因  素

内  容

载荷性质

静载荷；动载荷；非强度设计

服役环境

温度；湿度；介质；磨耗

产品失效后的影响

能引起爆炸或因泄漏而引起严重人身伤亡并造成产品报废；造成产品损伤且由于停机造成重大经济损失；造成产品损伤，但仍可运行

选用材料

相对产品要求有良好的强度及韧性裕度；强度裕度不大但韧性裕度充足；高强度低韧性；焊接材料的相配性

制造条件

焊接工艺方法；企业质量管理制度；构件设计中的焊接可行性；检验条件

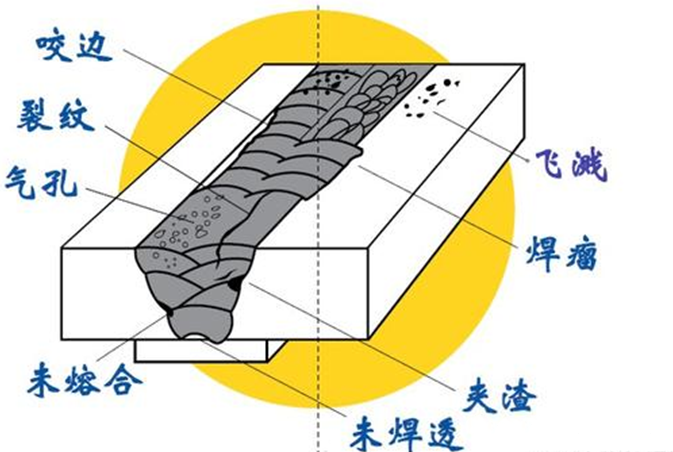

缺陷

缺陷分级

I

II

III

IV

焊缝外形尺寸

按选用坡口由焊接工艺确定只需符合产品相关规定要求，本标准不作分级规定

未焊满

不允许

≤0.2 0.02δ且≤1mm, 每100mm焊缝内缺陷总长≤25mm

≤0.2 0.02δ且≤2mm,每100mm焊缝内缺陷总长≤25mm

根部收缩

不允许

≤0.2 0.02δ

且≤0.5mm

≤0.2 0.02δ

且≤1mm

≤0.2 0.04δ

且≤2mm

咬边

不允许①

≤0.05δ且≤0.5mm, 连续长度≤100mm且焊缝两侧咬边总长≤10%焊缝全长

≤0.1δ且≤1mm, 长度不限

裂纹

不允许

弧坑裂纹

不允许

个别长≤5mm的弧坑裂纹允许存在

电弧擦伤

不允许

个别电弧擦伤允许存在

飞溅

清除干净

接头不良

不允许

造成缺口深度≤0.05δ且≤0.5mm, 每米焊缝不得超过一处

缺口深度≤0.1δ且≤1mm, 每米焊缝不得超过一处

焊瘤

不允许

未焊透(按设计焊缝厚度为准)

不允许

不加垫单面焊允许值≤15%δ且≤1.5mm, 每100mm焊缝内缺陷总长≤25mm

≤0.1δ且≤2.0mm, 每100mm焊缝内缺陷总长≤25mm

表面夹渣

不允许

深≤0.1δ

长≤0.3δ

且≤10mm

深≤0.2δ

长≤0.5δ

且≤20mm

表面气孔

不允许

每50mm焊缝长度内允许直径≤0.3δ且≤2mm的气孔二个, 孔间距≥6倍孔径

每50mm焊缝长度内允许直径≤0.4δ且≤3mm的气孔二个, 孔间距≥6倍孔径

角焊缝厚度不足(按设计焊缝厚度计)

不允许

≤0.3 0.05δ且≤1mm, 每100mm焊缝内缺陷总长≤25mm

≤0.3 0.05δ且≤2mm, 每100mm焊缝内缺陷, 总长≤25mm

角焊缝焊脚不对称②

差值≤1 0.1a

差值≤2 0.15a

差值≤2 0.2a

a设计焊缝有效厚度

内部缺陷

GB3323 I级

GB3323

II级

GB3323 II级

不要求

GB11345 I级

GB11345 II级
