为了保证焊接质量,在焊接前对工件需要焊接处进行的加工，可以气割，也可以切削而成，一般为斜面，有时也为曲面。比如两块厚10mm的钢板要对焊到一起，为了焊缝牢固，会在板边缘铣出倒角，这个就叫开坡口。由于材料厚度和焊接质量要求的不同，其焊接接头形式与坡口形状也不尽相同，一般坡口形式分为K型、V型、I型、U型、X型等。

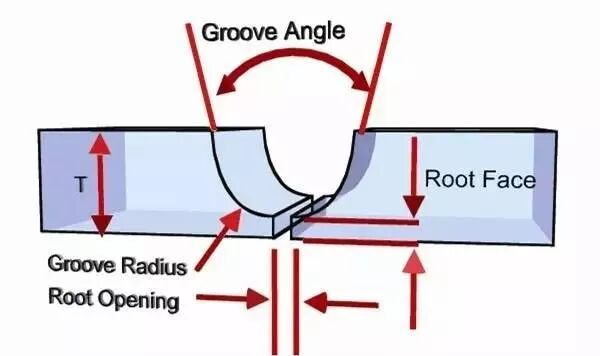

• 坡口的几何尺寸:



(1)坡口面

 待焊件上的坡口表面叫坡口面。



(2)坡口面角度和坡口角度

 待加工坡口的端面与坡口面之间的夹角叫坡口面角度，两坡口面之间的夹角叫坡口角度。



(3)根部间隙

 焊前在接头根部之间预留的空隙叫根部间隙。其作用在于打底焊时能保证根部焊透。根部间隙又叫装配间隙。



(4)钝边

 焊件开坡口时，沿焊件接头坡口根部的端面直边部分叫钝边。钝边的作用是防止根部烧穿



(5)根部半径

 在J形、U形坡口底部的圆角半径叫根部半径。它的作用是增大坡口根部的空间，以便焊透根部。



• 常见坡口形式

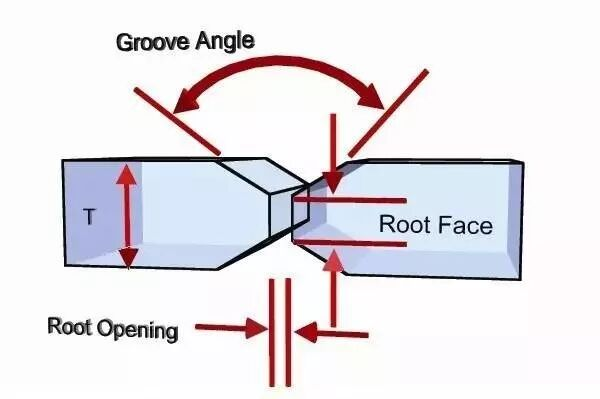

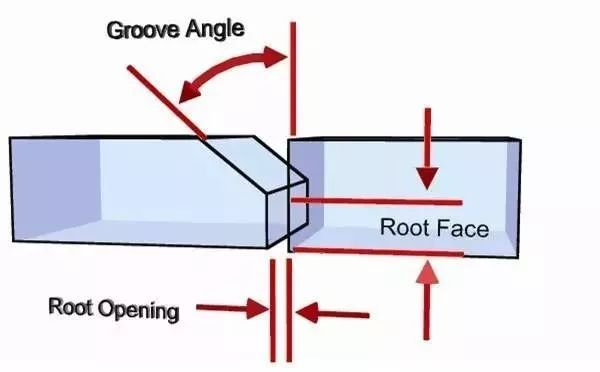

  带钝边单边V型坡口：

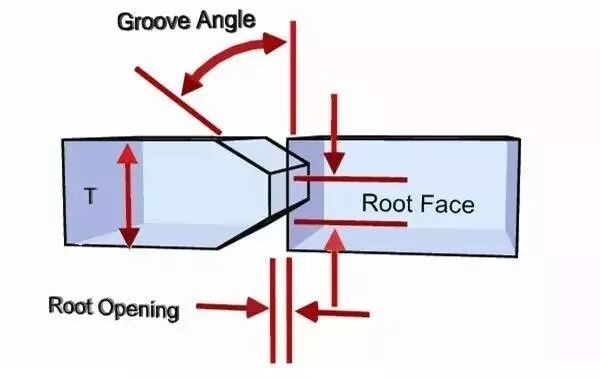

  K型坡口：

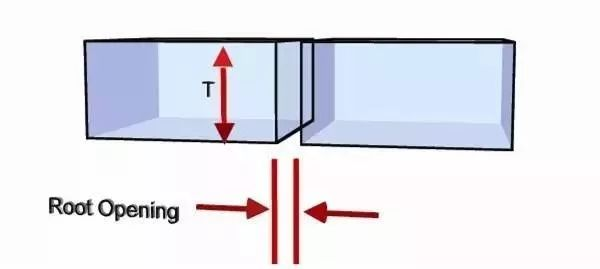

  I型坡口：

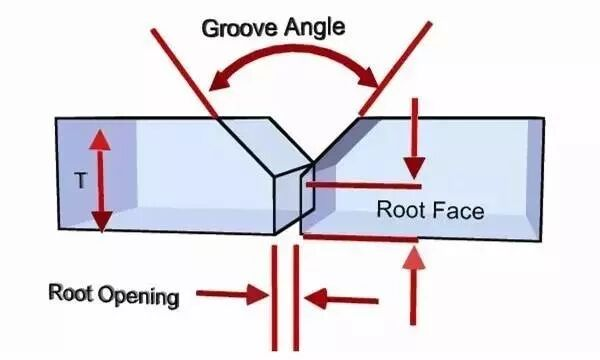

  V型坡口：



  X型坡口：

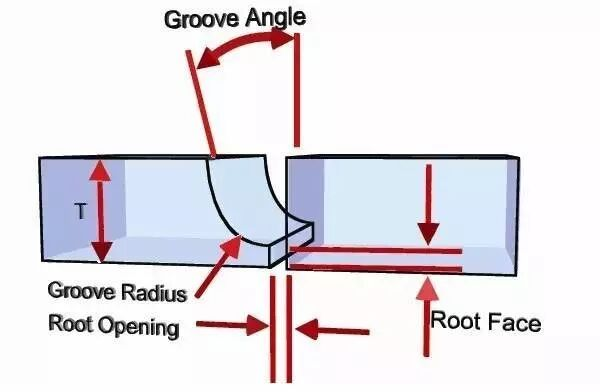

  J型坡口：

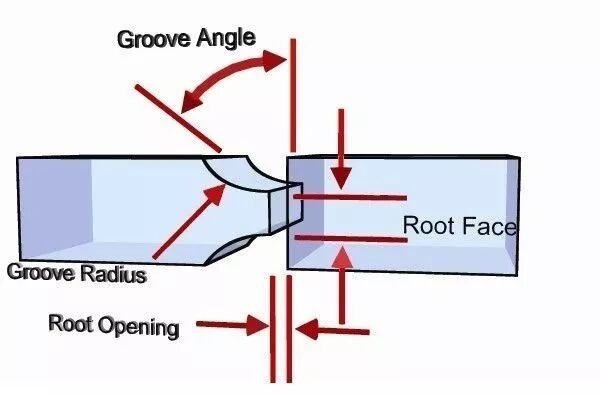

图：单J型坡口



图：双J型坡口

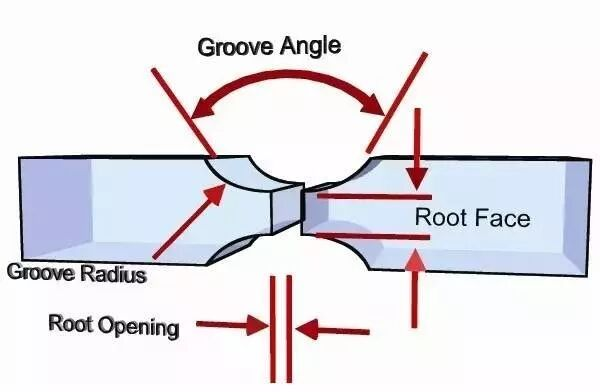

  U型坡口：

图：单U型坡口



图：双U型坡口
